MessageSujet: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeLun 8 Nov - 11:39

Rappel du premier message :

salam alaikoum, j'ai le plaisir d'ouvrir cette page pour nous tous et sans exception pour tout les niveaux et tous le monde. cet air d'art et technique est préservé pour l'amour de l'aéromodélisme "Avion, Bateau, sous marin, hélico, Vtol, Jet, ufo, voiture..." donc qui veux concevoir son propre modèle je serai là pour apprendre avec lui et lui apprendre ce qu'il veut (dessin technique, methodes de calcule, théories, bases de conception...), je ne suis pas génie mais je baisse jamais les bras. cheers

Tout vos questions seront les bien venues. Pour celui qui veux partager sa réalisation en forum et d'autre en privé pas de problème.

à votre disposition même pour analyser les situations de crache due à quoi ?.

on apprendera tous ensemble in chaa alah.

en attendant de vos réactions merci à tous.
Revenir en haut Aller en bas
http://aeromodelisme-oran.blogspot.com/

AuteurMessage
mustapha



Messages : 41
Date d'inscription : 31/01/2012
Age : 31
Localisation : oran

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeMer 21 Mar - 21:28

salem 3likoum

je vais considéré vos paroles comme encouragement,je vous remercier Very Happy
Revenir en haut Aller en bas
flypat



Messages : 6
Date d'inscription : 23/01/2012

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeLun 2 Avr - 7:29

Bonjour à tous,

Il existe chez Fly International un Hors série encore disponible sur commande, qui est un ecellent numéro expliquant toutes les bases pour la conception et le pilotage de nos modèles réduits.
C'est celui-ci http://www.fly-international.fr/hs.php?id_hs=7
Si vous voulez trouver pas mal d'astuces pour construire et concevoir vos modèles, je vous le conseille.

patrick
Revenir en haut Aller en bas
fethi

fethi

Messages : 852
Date d'inscription : 07/07/2010
Age : 43
Localisation : oran

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeLun 2 Avr - 10:56

Salam Flypat et merci pour le conceille, j'ai eu déja un de ces numéros, la revue est très riche en matière d'astuces et de savoir faire Smile
Revenir en haut Aller en bas
http://aeromodelisme-oran.blogspot.com/
mustapha



Messages : 41
Date d'inscription : 31/01/2012
Age : 31
Localisation : oran

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeLun 2 Avr - 21:30

salam 3likoum.
c'est vraiment riche en informations avec des photos explicatif merci chere flaypat pour le conseille Very Happy
Revenir en haut Aller en bas
mustapha



Messages : 41
Date d'inscription : 31/01/2012
Age : 31
Localisation : oran

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeSam 14 Avr - 11:46

salem 3likoum

j'ai terminé le découpage de stabilisateur et de la dérive,voir la photos


[img]Dessiner, calculer et construire ton propre avion RC - Page 3 Dsc03510[/img]

maintenant je vais renforcer l'aile avec des tubes d'alluminiume, est ce que je peut utiliser la colle blanche

le stab et la dérive sont moins épais et flexibles j'ai aucune idée pour les renforcer
Revenir en haut Aller en bas
amiraldz

amiraldz

Messages : 1735
Date d'inscription : 02/05/2010
Age : 48
Localisation : Alger

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeSam 14 Avr - 13:48

il est préférable d'utiliser de la résine epoxy, et du bois de plaquage.
Revenir en haut Aller en bas
http://www.sidhoum.com
lip174

lip174

Messages : 44
Date d'inscription : 23/09/2010
Age : 37
Localisation : alger, B.B.A et constantine

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeSam 14 Avr - 19:05

Dessiner, calculer et construire ton propre avion RC - Page 3 Plane10

Pour vous éviter les calcules j’ai fait ce schéma, il est en arabe, je l’ai fait pour un ami au Koweit. La lettre "c" est une référence. Tout est calculé a partir de "c".pour l’assemblage des ailes tu peux utilisé du contre-plaqué en augmentant le dièdre (ongle entre les deux ailes) ça te permettra même de supprimé les ailerons (donc deux petit servos suffisent) .comme colle la meilleur c’est l’epoxy (Araldite). Pour renforcer le polystyrène il te faut du tissu de verre !! sinon du papier kraft avec de la colle blanche diluée 1/3(plus disponible)
Pour le stab puisque c’est un petit avion électrique tu peux même utiliser du carton.
Revenir en haut Aller en bas
fethi

fethi

Messages : 852
Date d'inscription : 07/07/2010
Age : 43
Localisation : oran

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeDim 15 Avr - 11:11

Salam alaikoum, merci Lip174 pour le schéma, c'est très concluant. il faut noter que durant la construction le respect des % est indisponsable mais il faut faire attention au CG centre de gravité il faut qu'il soit entre 27% à 33% de la corde d'aile, pour un débutant et pour un premier test un CG à 27% et beaucoup conseillé pour éviter un centrage arrière, c-à-d l'avion au décollage il va piquer au lieu de cabrer dans ce cas le pilote à la possibilité et le réflexe de pousser la profondeur vers le bas (avion vers le haut) et ajuster au même temps les trims Very Happy , à+
Revenir en haut Aller en bas
http://aeromodelisme-oran.blogspot.com/
mustapha



Messages : 41
Date d'inscription : 31/01/2012
Age : 31
Localisation : oran

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeDim 15 Avr - 23:35

salem 3likoum

merci mes amis,tous ce qui est coté calcul je l'ai fait précédemment,et maintenant il me reste que l'assemblage
Revenir en haut Aller en bas
fethi

fethi

Messages : 852
Date d'inscription : 07/07/2010
Age : 43
Localisation : oran

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeMer 18 Avr - 18:07

Salam alaikoum, voici aussi une aile de 1.8m longueur et 0.25m de corde coffrée et ailerons découpé Very Happy
Dessiner, calculer et construire ton propre avion RC - Page 3 18042010
Dessiner, calculer et construire ton propre avion RC - Page 3 18042012
Dessiner, calculer et construire ton propre avion RC - Page 3 18042013
Dessiner, calculer et construire ton propre avion RC - Page 3 18042014
Arrow
Revenir en haut Aller en bas
http://aeromodelisme-oran.blogspot.com/
amiraldz

amiraldz

Messages : 1735
Date d'inscription : 02/05/2010
Age : 48
Localisation : Alger

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeMer 18 Avr - 19:14

ya khoya chahitouna, il faut que je trouve un peu de temps fabriquer une aile comme ça....

Allah i3awankoum.
Revenir en haut Aller en bas
http://www.sidhoum.com
fethi

fethi

Messages : 852
Date d'inscription : 07/07/2010
Age : 43
Localisation : oran

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeJeu 19 Avr - 15:53

Salam AmirlDZ, je peux dire que je travaille 01 heures par jour à mon atelier (petit atelier Very Happy ), la découpe fil chaud m'a pris 02 heures avec la préparation des gabaries des profiles + 24 heures pour le sechage de la résine pour le coffrage + 01 heure pour la découpe des ailerons, mais j'ai oublié le passage des fils des servos Sad donc je dois faire du bricole.
Revenir en haut Aller en bas
http://aeromodelisme-oran.blogspot.com/
amiraldz

amiraldz

Messages : 1735
Date d'inscription : 02/05/2010
Age : 48
Localisation : Alger

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeVen 20 Avr - 9:34

Salam fethi,

une chose tu as des nouvelles concernant le contre plaqué 2mm stp?
Revenir en haut Aller en bas
http://www.sidhoum.com
fethi

fethi

Messages : 852
Date d'inscription : 07/07/2010
Age : 43
Localisation : oran

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeVen 20 Avr - 19:46

Salam AmiralDZ, normalement il est diponible à Oran je peux t'acheter 2m² (une feuille) sinon plus pas de problème. je serai à Oran le jeudi prochain in chaa alah, je te rappel. à+
Revenir en haut Aller en bas
http://aeromodelisme-oran.blogspot.com/
amiraldz

amiraldz

Messages : 1735
Date d'inscription : 02/05/2010
Age : 48
Localisation : Alger

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeVen 20 Avr - 21:26

Salam, merci kho, peut être je vais me rendre à Oran mercredi, sinon je vais m'arranger pour Jeudi, tout dépendrs de mon fournisseur.
Revenir en haut Aller en bas
http://www.sidhoum.com
mustapha



Messages : 41
Date d'inscription : 31/01/2012
Age : 31
Localisation : oran

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeVen 20 Avr - 21:51

salem 3likoum
j'ai collé le longeron d'ail sur l"intrados à l'aide d'un pistolet à colle voir les photos
Dessiner, calculer et construire ton propre avion RC - Page 3 Bat_opinion

Dessiner, calculer et construire ton propre avion RC - Page 3 Bat_opinion
Dessiner, calculer et construire ton propre avion RC - Page 3 Bat_opinion
Dessiner, calculer et construire ton propre avion RC - Page 3 Bat_opinion
Dessiner, calculer et construire ton propre avion RC - Page 3 Bat_opinion
Dessiner, calculer et construire ton propre avion RC - Page 3 Bat_opinion
je vais revêté l'ail par fina de couture et la colle du bois.
Revenir en haut Aller en bas
mustapha



Messages : 41
Date d'inscription : 31/01/2012
Age : 31
Localisation : oran

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeDim 22 Avr - 17:29

voila les photos
Dessiner, calculer et construire ton propre avion RC - Page 3 Dsc03536
Dessiner, calculer et construire ton propre avion RC - Page 3 Dsc03537
Dessiner, calculer et construire ton propre avion RC - Page 3 Dsc03538
Dessiner, calculer et construire ton propre avion RC - Page 3 Dsc03539
Dessiner, calculer et construire ton propre avion RC - Page 3 Dsc03540
Dessiner, calculer et construire ton propre avion RC - Page 3 Dsc03541
j'ai reveté l'ail par fina de couture
Dessiner, calculer et construire ton propre avion RC - Page 3 Dsc03542
Dessiner, calculer et construire ton propre avion RC - Page 3 Dsc03610
Revenir en haut Aller en bas
fethi

fethi

Messages : 852
Date d'inscription : 07/07/2010
Age : 43
Localisation : oran

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeLun 23 Avr - 11:04

Salam Mustapha, très bien, il faut bien tirer le tissu lors du collage et faire le sechage à l'air libre ou avec un ventilateur pour réduire le temps de sechage Very Happy
Revenir en haut Aller en bas
http://aeromodelisme-oran.blogspot.com/
fethi

fethi

Messages : 852
Date d'inscription : 07/07/2010
Age : 43
Localisation : oran

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeLun 23 Avr - 11:12

Autre information, le longeron doit être idéalement placé à 30% de la corde où le centre de poucée ce trouve, mais il faut savoir que l'aile s'envole grace à la dépression du l'extrados (voir: http://mapage.noos.fr/tpeplaneur/Bernouilli.htm)
donc coté mécanique l'ongeron doit être pré de la zone la plus sollicité, c-à-d l'extrados. les modèles réduit d'avion subissent les mêmes régle de l'art de la mécanique des fluides.
Dessiner, calculer et construire ton propre avion RC - Page 3 Pressi10
Arrow
Revenir en haut Aller en bas
http://aeromodelisme-oran.blogspot.com/
mustapha



Messages : 41
Date d'inscription : 31/01/2012
Age : 31
Localisation : oran

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeLun 23 Avr - 19:23

salem fethi
j'ai collé le longeron à 27% du bord d'attaque
juste pour confirmation:je demande si je peux faire une couche supplémentaire sur l'ail afin de minimisé la rugosité de ce dernier (donc pour retardé le décollement de la couche limite). merçi
Revenir en haut Aller en bas
fethi

fethi

Messages : 852
Date d'inscription : 07/07/2010
Age : 43
Localisation : oran

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeMar 24 Avr - 19:23

Salam alaikoum, tu dois couvrir l'aile avec une l'auto collant Very Happy
Revenir en haut Aller en bas
http://aeromodelisme-oran.blogspot.com/
mustapha



Messages : 41
Date d'inscription : 31/01/2012
Age : 31
Localisation : oran

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeVen 27 Avr - 22:41

salem 3likoum
j'ai presque terminé l'empennage, il me reste que le collage de la dérive sur le stab est ce que je peus utilisé la colle blanche ou le pistolet a colle thermofusible?
Dessiner, calculer et construire ton propre avion RC - Page 3 Dsc03611
Dessiner, calculer et construire ton propre avion RC - Page 3 Dsc03612
Dessiner, calculer et construire ton propre avion RC - Page 3 Dsc03613
Dessiner, calculer et construire ton propre avion RC - Page 3 Dsc03616
je vais utilisé des morceaux des cartes téléphonique comme guignols, et j'ai aucune idée pour la tringlerie de commande est ce que je peus utilisé les tiges de par à pluie?
merci.
Revenir en haut Aller en bas
red7one



Messages : 33
Date d'inscription : 10/05/2012

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeDim 20 Mai - 23:30

salam 3likom
juste pour information il existe une mousse qui s'appel polyuréthane elle ce vend en bombe avec un tuyau de 30 cm elle pulverise une mousse qui gonfle et seche en quelque minute elle est legerement moin rigide que le polyester mais plus flexible elle ne casse pas c'est comme une eponge mais en plus dure elle a la memoire de forme c'est a dire quand vous la serre dans votre main et vous relache elle revien a sa forme faubien melanger sinon vous aurai une mousse avec de grosses bulle d'aire a l'interieure comme un fromage gruyer ont la trouve 3and mzabi li 3andou chuiya materiel
c'est la meme matire qu'ont retrouve deriere les parchoc de voiture de quelque marque comme chez Ford... eponge jaunne et dure
a ne pas toucher directement avec la main elle ne ce modle pas elle colle a la mais comme du mielle et tres difficil a enlever
Revenir en haut Aller en bas
fethi

fethi

Messages : 852
Date d'inscription : 07/07/2010
Age : 43
Localisation : oran

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeLun 21 Mai - 15:37

Salam Red7one, merci pour ton information, c'est très pratique comme mousse, mais pas pour les ailes. Ce genre de mousse est aussi pratique pour les système d'étanchéité par exemple dans les armoirs d'électricité Shocked pour les frigo's comme tu as signalé.

Avec plus d'imagination on peu faire beaucoup de forme avec cette mousse.
Revenir en haut Aller en bas
http://aeromodelisme-oran.blogspot.com/
fethi

fethi

Messages : 852
Date d'inscription : 07/07/2010
Age : 43
Localisation : oran

Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitimeMar 22 Mai - 15:14

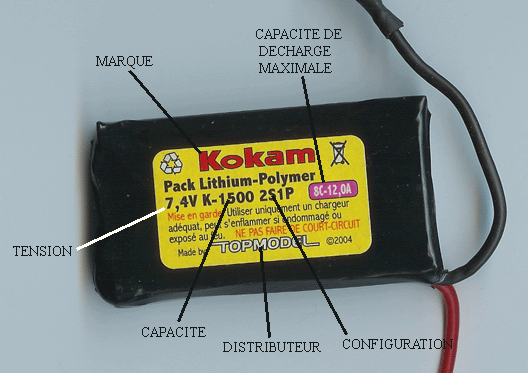

Salam alaikoum, voici cher "Gaga30" la discription de la notion du "C" sur les batterie lipo,
Dessiner, calculer et construire ton propre avion RC - Page 3 Accu-l10

donc ce exemple montre que cette batterie peut délivrer 8C à 12C Ampère (capacité de décharge maximale) c-à-d:

8C = 8x1500 = 12000 mha = 12Ah c'est le minimum
12C= 12x1500 = 18000 mha = 18Ah c'est le maximum

Il faut que l'ampèrage maximum de ton moteur brushless avec son variateur + l'hélice montée soit entre 12Ah et 18Ah pour que cette batterie puisse le faire tourner son problème, sinon tu aura des chutes de tension et le moteur cale Sad.

tu trouves ces information d'ampérage sur ton variateur et moteur plus la notice qui montre les hélices qui peuvent être montées sur le moteur.

Généralement un moteur de 200W est pour un Ampérage max de 20A et une hélice moins de 9x5.

à+
Revenir en haut Aller en bas
http://aeromodelisme-oran.blogspot.com/
Contenu sponsorisé




Dessiner, calculer et construire ton propre avion RC - Page 3 Empty
MessageSujet: Re: Dessiner, calculer et construire ton propre avion RC   Dessiner, calculer et construire ton propre avion RC - Page 3 I_icon_minitime

Revenir en haut Aller en bas

Dessiner, calculer et construire ton propre avion RC
Revenir en haut
Page 3 sur 5Aller à la page : Précédent  1, 2, 3, 4, 5  Suivant
 Sujets similaires
-
» Maquettes LEGO
» Coté carton, coté cartoon : What if de Rafale
» CONSTRUCTION D'UN HÉLICOPTÈRE RC !!!!!
» comment creer sa propre "montre"?
» Comment construire un avion télécommandé ! Marche à suivre !

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
AEROMODELISME ALGERIE :: Aeromodelisme :: Avion RC-
Sauter vers:
